В статье разбираем особенности и порядок выбора дизельных горелок Ecoflam, а также делаем обзор актуальных моделей линеек Max, Maior.
Особенности дизельных горелок Ecoflam
Дизельные горелки Ecoflam выделяются безупречным качеством, технической надежностью и эффективностью. Они обеспечивают экономичный расход энергоносителя, стабильную подачу топлива, приготовление топливовоздушной смеси в четко заданном соотношении.
К особенностям горелочных устройств европейского бренда относятся:
- Широкий диапазон мощности – 17,6–17000 кВт в моноблочной конструкции, 350– 25000 кВт в двухблочном исполнении
- Разнообразие способов управления – одноступенчатое для простой эксплуатации небольших систем, двухступенчатое с более гибким регулированием мощности, прогрессивное и модулируемое для автоматической настройки, с учетом текущих потребностей
- Современная автоматика – предусмотрено ПИД-регулирование для точного поддержания температуры, интеллектуальные блоки управления, позволяющие интегрировать горелки в системы автоматизации зданий (BMS) и пр.
- Универсальность и адаптивность – горелки Ecoflam разработаны для разных эксплуатационных условий; установка регулируемой головки горения обеспечивает точную настройку и адаптацию к конкретной топочной камере; помимо этого, существуют решения для стандартных и сложных температурных условий
- Надежность конструкции – обеспечивается высококачественными материалами с длительным сроком службы и устойчивостью к износу
- Экологичность – многие горелочные устройства оснащены технологией Low NOx, существенно снижающей выбросы оксидов азота, например, так, как это сделано у модели Ecoflam Max 1 Low NOx TW с максимальной тепловой мощностью 35,5 кВт
Также дизельные горелки Ecoflam отличаются простым обслуживанием, за счет удобного доступа к основным компонентам.
Как правильно подобрать горелку
При выборе дизельной горелки, необходимо учитывать совокупность критериев. Первый шаг – сбор исходных данных о котельной установке. Необходимо знать мощность котла, его КПД, параметры противодавления и габариты топки.
Тепловая мощность
Мощность горелки должна отвечать тепловой нагрузке котла. Определяется делением тепловой мощности теплогенератора на его КПД. Это означает, что горелочное устройство будет иметь запас по данному показателю, чем обеспечит бо̀льшую надежность топливной системы.
Расход дизеля
Вычисляется произведением рассчитанной мощности горелки на 3,6 (постоянная величина) и последующим делением на теплотворную способность дизеля (справочный показатель).
Рабочий диапазон
Чтобы проверить, подходит ли горелка к конкретной модели котла, нужно воспользоваться диаграммой, на которой отмечена рабочая область горелочного устройства. Подобный график приводится в каталогах оборудования каждым производителем. Горелка подойдет, если точка пересечения значения ее мощности и противодавления топки будет находиться внутри рабочей области.
Габаритные размеры
Необходимо обратить внимание на три аспекта: размер посадочного отверстия (должен соотноситься с размером сопла), длину огневой головы и факела во избежание касания огня противоположной стенки топки. В некоторых случаях придется подобрать дистанционную проставку.
Место расположения
Правильный выбор дизельной горелки предусматривает обязательный учет места установки устройства относительно уровня моря и температуры окружающей среды. Это вызвано тем, что с изменением высоты меняется процентное содержание кислорода, что имеет особое значение для стабильной работы системы. Поэтому расчет необходимо скорректировать при установке котла, например, в горной местности.
Следуя этому алгоритму, можно подобрать дизельную горелку для конкретной отопительной установки. Кроме того, рекомендуется получить консультацию у специалиста поставщика.
Дизельные горелки серии Ecoflam Max

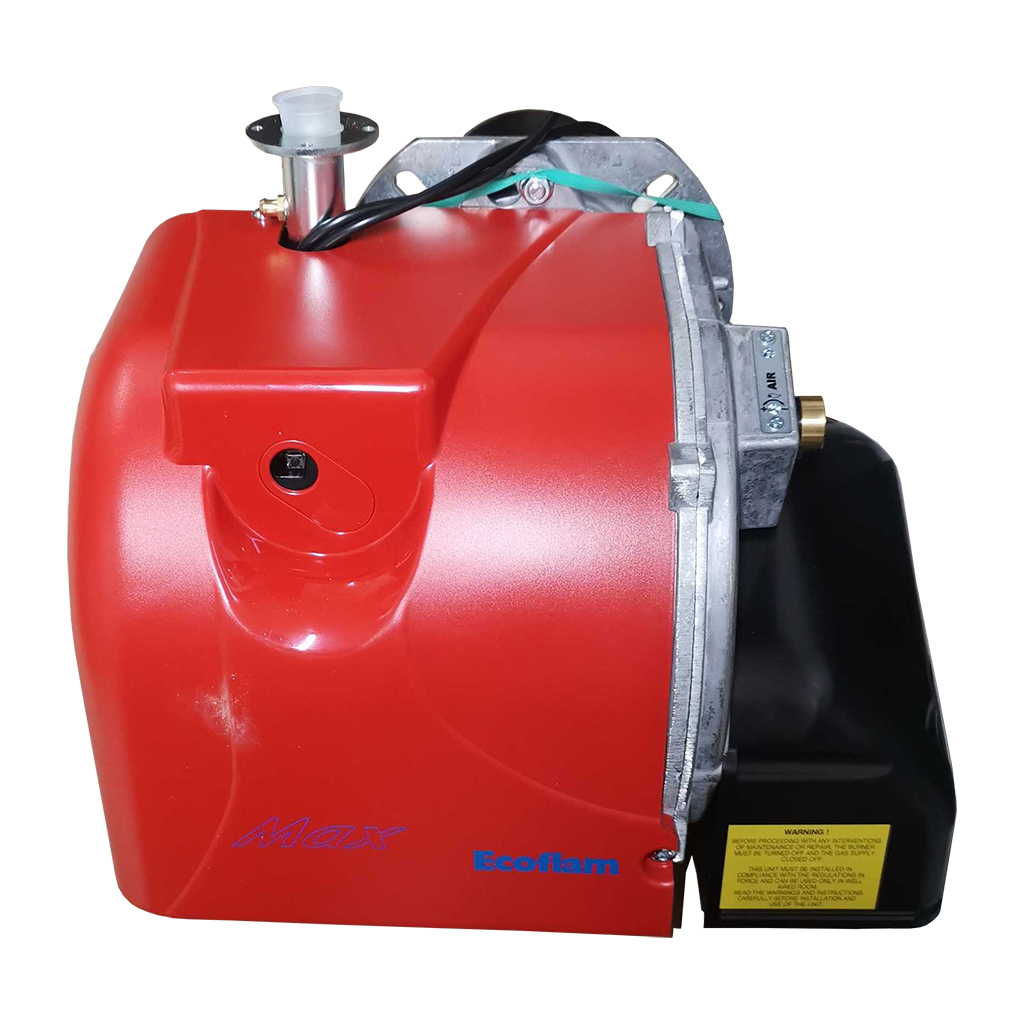

Дизельные горелки линейки Ecoflam Max – линейка моноблочных устройств с одно- и двухступенчатым управлением в диапазоне тепловой мощности 17,6–546 кВт. Оснащены мощным вентилятором последнего поколения (HPV), что позволяет устанавливать горелки на теплогенераторы с повышенным аэродинамическим сопротивлением топки. Горелки этого ряда быстро подключаются к электропитанию, оснащены клапаном с инновационной микрометрической системой, отвечающей за регулировку подачи воздуха, а также новым управляющим блоком для лучшего взаимодействия с пользователем.
Характерные модели:
- Max 1 TL – самая маломощная одноступенчатая горелка в линейке, рассчитанная на тепловую мощность 17,6–41,4 кВт; оснащена длинной огневой головой, отличается малыми габаритами
- Max 12 TL HT TW – одноступенчатая модель тепловой мощностью 60–130 кВт, выполнена в высокотемпературном исполнении, оборудована длинной пламенной головой, блоком управления Thermowatt E-BCU
- Max P 45 AB HS – компактная дизельная горелка с максимальной мощностью в серии: 202–546 кВт; двухступенчатая с гидравлической системой и плавным пуском
Все модели просты в обслуживании благодаря наличию единственного болтового крепежа, позволяющего во время проведения работ, зафиксировать устройство в удобном положении. Кроме того, для регулировки электродов, нет необходимости снимать стакан огневой головы.
Дизельные горелки серии Ecoflam Maior

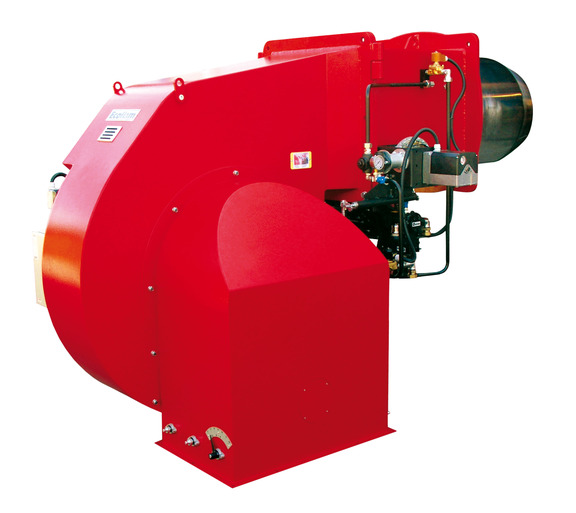

Дизельные горелки Ecoflam Maior – горелочные устройства, охватывающие параметры 415–17000 кВт (моноблочные) и до 25000 кВт (двухблочные). Представлены в исполнении с одно- и двухступенчатым, плавно-двухступенчатым управлением, в том числе с механическим или электронным регулированием. Отличаются универсальностью, поскольку способны работать на промышленных и гражданских объектах. Могут оснащаться электро- или гидроприводом воздушных заслонок, иметь стальной или алюминиевый корпус, выпускаться со встроенной панелью управления или без нее.
Характерные модели:
- Maior P 1800.1 PR – самая мощная в линейке горелка с параметрами 5700–17000 кВт; имеет плавно-двухступенчатую систему управления, стандартную огневую головку
- Maior P 80 AB HS TC – двухступенчатая модель с плавным пуском с диапазоном параметров 474–949 кВт; оснащена гидроприводом, короткой огневой головой
- Maior P 60 AB – горелка с двухступенчатым управлением, плавным пуском и минимальной в линейке тепловой мощностью 415–710 кВт; оборудована пламенной головой стандартной длины
По запросу двухблочные дизельные горелки комплектуются панелью управления на выбор: встроенная или в виде отдельного шкафа.
