В статье разбираем особенности мазутных горелок и приводим примеры востребованных моделей из линеек Maxflam и Oilflam итальянского бренда Ecoflam.
Как работает мазутная горелка
Принцип работы мазутной горелки основан на приготовлении топливовоздушной смеси для эффективного сжигания в топочной камере котла или печи. Мазут из резервуара поступает в систему подачи топлива с помощью топливного насоса, где предварительно подогревается до заданной температуры (обычно 70–120 °C). Подогрев позволяет снизить вязкость и улучшить условия для распыливания жидкого маслянистого вещества.
Подогретый мазут проходит через фильтры для удаления основных механических примесей и предупреждения засорения горелочного устройства. После фильтрации, горючая жидкость поступает в форсунку, которая распыляет вещество в топке теплогенератора. Одновременно с подачей топлива, в горелку нагнетается воздух, необходимый для поддержания процесса горения. В таких условиях мелкодисперсный мазут быстро воспламеняется с помощью искры или пилотного горелочного устройства.
Особенности мазутных горелок

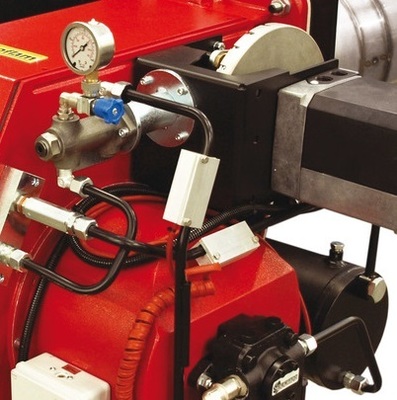

Мазутные горелки обладают рядом конструктивных и эксплуатационных особенностей. В отличие от газовых устройств они оснащены системами подогрева и фильтрации топлива, что обусловлено высокой вязкостью и наличием примесей в мазуте. По этой же причине горелки комплектуют механическими форсунками, способными распылять более густую жидкость. Они оснащены специальным завихрителем, благодаря чему мазут, проходя под давлением через мелкокалиберные отверстия в форсуночной головке, быстро дробится и завихряется. В результате частицы ускоряются и поступают в топочную камеру на большой скорости.
Предварительный прогрев мазута – вынужденная необходимость, обусловленная высокой вязкостью вещества. Этим мазутные горелки отличаются от дизельных аналогов, в которых электроподогреватель ставится, как правило, опционально. Подогрев мазута реализуется несколькими способами. Это может быть встроенный в корпус электрический подогреватель или устройство, установленное на отдельном шасси. При устройстве полноценного насосно-подогревательного узла с системами фильтрования, двухступенчатого подогрева и принудительной топливоподачи с закольцовкой мазутопровода, обеспечивается комплексная, наиболее эффективная подготовка горючей жидкости.
Модели мазутных горелок линейки Maxflam

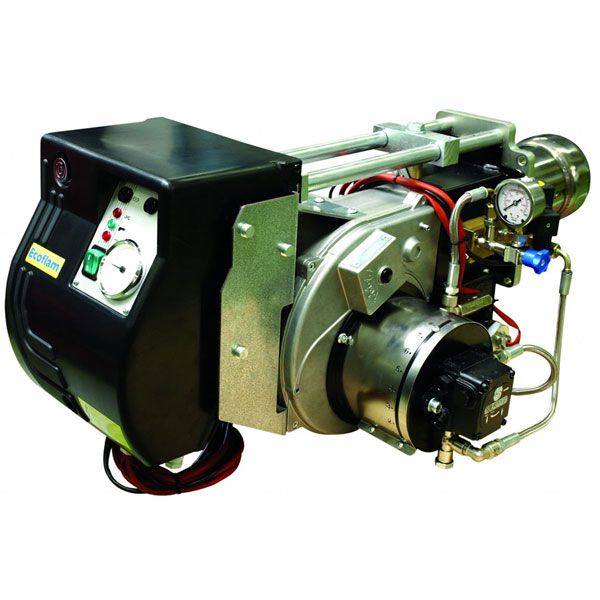

Серия Ecoflam Maxflam представлена горелками, работающими на мазуте с максимальной вязкостью 50°E (380 сСт) при температуре 50°C. Помимо стандартного варианта, по запросу возможна поставка устройств, подходящих для топлива вязкостью 100°E (50°C). Линейка включает пять основных моделей, в том числе одно- и двухступенчатые. Общий диапазон тепловой мощности охватывает значения от 68 до 570 кВт.
Наиболее маломощная модель серии – одноступенчатая мазутная горелка в моноблочном исполнении Ecoflam Maxflam 10 с мощностными параметрами 68–136 кВт и расходом топлива 6–12 кг/ч. Оснащена электронной системой управления, мощным вентилятором последнего поколения для возможности установки на котлы с высоким противодавлением топки. Имеет электрический пульт для регулирования нагрева, выполнена в литом корпусе из сплава на основе алюминия. Монтируется на направляющей штанге. Пламенная голова в стандартной поставке – регулируемая. Возможные модификации модели: с короткой огневой головкой (ТС), как у версии Ecoflam Maxflam 10 TC, или длинной (в обозначении присутствуют буквы TL).
Самая мощная модель в линейке – моноблочная мазутная горелка Maxflam 50 AB с двухступенчатым регулированием мощности. Она аналогична по оснащению, монтажу, также эффективна и надежна. Рассчитана на диапазон мощности 205–570 кВт и расход топлива 18–50 кг/ч. Имеет модификации с короткой огневой головкой, например, Ecoflam Maxflam 50 AB TC и длинной. Выбор исполнения зависит от параметров топочной камеры теплогенератора.
Модели мазутных горелок серии Oilflam

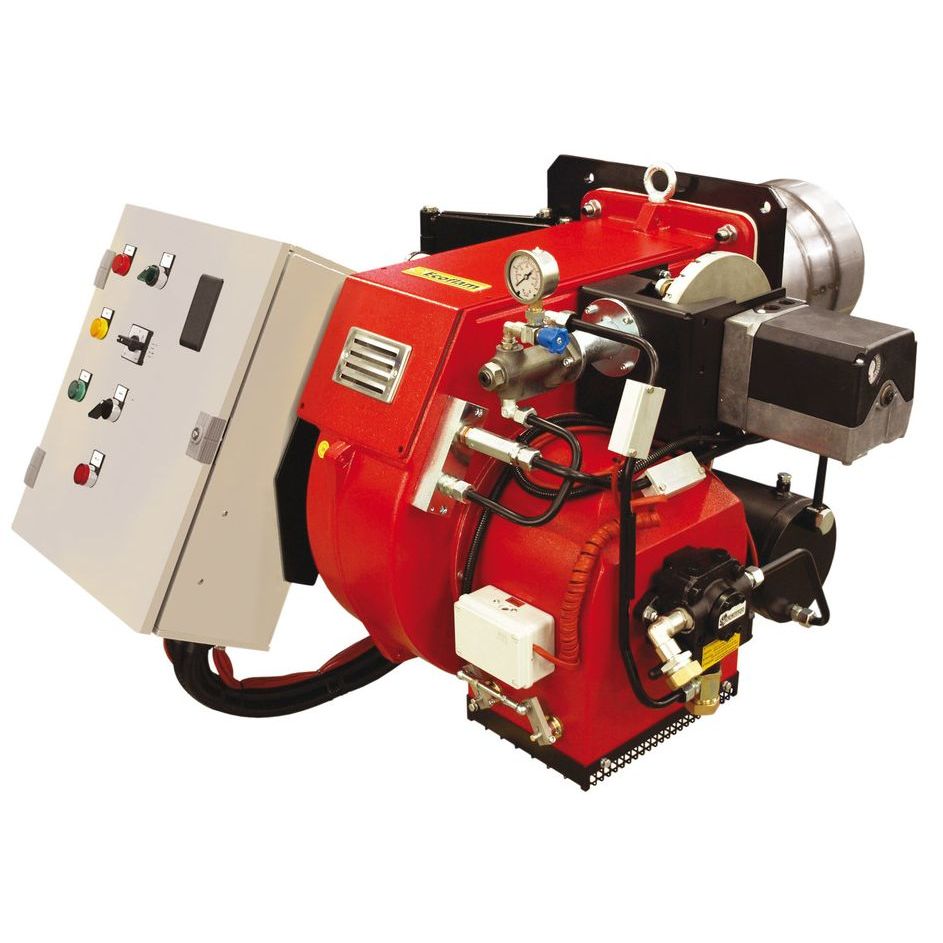

Линейка Ecoflam Oilflam более многочисленна и разнообразна. Включает двухступенчатые и плавно-двухступенчатые горелки, работающие на мазуте 50°E (380 сСт) при 50°C или 100°E (50°C), в случае индивидуального изготовления. Общая тепловая мощность серии от 464 до 17000 кВт.

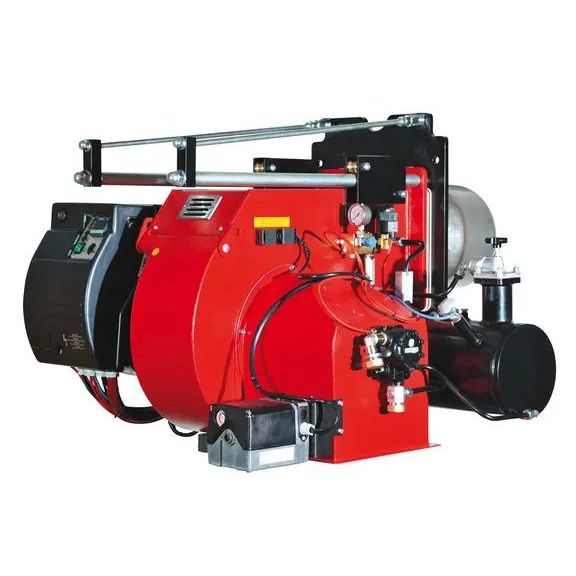

Особого внимания заслуживает модель Ecoflam Oilflam 400.1 AB Z3 с характеристиками мощности 1300–3900 кВт и часового расхода топлива 115–343 кг/ч. Это самая мощная горелка среди устройств с двухступенчатым управлением. Выполнена в прочном стальном корпусе, оснащена тремя форсунками (Z3), самоочищающимся фильтром для предупреждения засорения форсунки, имеет пульт с электронным терморегулятором, что позволяет поддерживать точную и постоянную температуру мазута. На усмотрение потребителя оснащается шумоглушителем, регулируемой, короткой или длинной пламенной головой.
В категории горелок с плавным двухступенчатым управлением стоит выделить моноблочную модель Ecoflam Oilflam 1800.1 PR, рабочие параметры которой позволяют ее использовать для мощных теплогенерирующих установок. Мазутная горелка рассчитана на широкий диапазон характеристик: 5700–17000 кВт и 501-1495 кг/ч. Технические возможности модели позволяют ее применять для решения промышленных задач. А прогрессивное управление с двумя ступенями мощности делает ее предпочтительной и с точки зрения экономичного расхода топлива. К другим достоинствам модели относятся:
- наличие контура циркуляции мазута в пламенной головке (установленный электромагнитный клапан обеспечивает перекрытие подачи топлива у форсунки)
- возможность комплектации PID-регулятором с цифровым экраном
- прочный стальной корпус
- оснащение самоочищающимся фильтром и пультом с терморегулятором
Мазутная горелка поставляется с регулируемой или короткой огневой головой. Монтируется на шарнирном фланце для удобства обслуживания. Модель Oilflam 1800.1 PR – одно из лучших решений итальянской компании в группе жидкотопливных горелочных устройств, работающих на мазуте.
